脉冲电源用驱动器

脉冲电源用驱动器

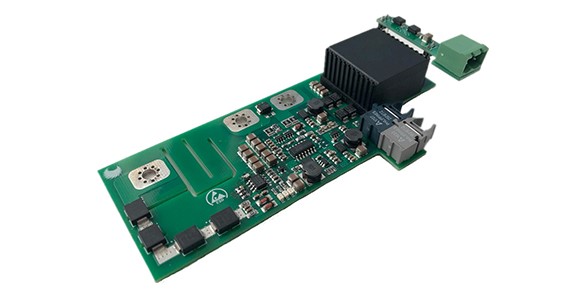

脉冲电源用驱动GU-C11-AB-1600-17A-V4,适配INFINEON FZ1600R17HP4 IGBT驱动器。驱动器的尺寸贴合IGBT , 具有体积小,布局紧凑合理,即插即用,低功耗等特点。

功能特性:

  • 开通过流检测与保护:在IGBT单管开通过流故障时,立即关断保护,避免损坏;

  • 基本有源嵌位保护:关断过程中出现的电压尖峰进行有效抑制,防止击穿IGBT;

  • 供电欠压闭锁:驱动器供电电压低于阈值,可以立即切断驱动器供电;

  • 供电过流保护:驱动器工作异常,导致供电电流瞬时值达到保护范围,切断驱动器供电;

  • 栅极欠压保护:栅极开通短路,驱动器立即保护,并故障解除后自恢复;

  • 窄脉冲信号滤波:若输入信号受干扰,或其他原因产生的异常开关信号,驱动器能主动过滤此信号,避免误动作;

  • 高隔离耐压:高压侧与低压侧具有4KVAC的可靠隔离;

  • 故障反馈信号:迅速给出故障反馈。




符号

含义

参数

单位

Min

Typ

Max

Vce-max

IGBT额定工作最大电压


1000

1300

V

Vs

原边侧供电电压

14

15.0

20

V

Ps

额定负载静态输入功率,Vs=15V


1.5


W

Pf

额定负载动态输入功率, Vs=15V ,f=1KHz


1.5

2

W

Iout(on)

栅极输出的峰值电流,开通


20


A

Iout(off)

栅极输出的峰值电流,关断


20


A

VG(on)

门极开通电压,Vs=15V

15.0

15.5

16

V

VG(off)

门极关断电压,Vs=15V

-10

-9.5

-9.0

V

Rgon

栅极开通电阻


1.5


Ω

Rgoff

栅极关断电阻


2.9


Ω

Td(on)

栅极开通延时


0.5


us

Td(off)

栅极关断延时


0.5


us

fSW max

最高工作频率



5

KHz

Vsat

短路保护阈值电压


60


V

Tsatdead

短路检测盲区时间


4


us

VVH(th)

栅阈值极电压VH欠压保护范围

8


9

V

Vps(th)

供电欠压保护阈值


12


V

Idump

供电过流保护阈值

300


400

mA

Vclamp

有源嵌位电压

1450


1650

V
