当前位置: 首页 > 产品中心 > 磁环取电型驱动器

磁环取电型驱动器

磁环取电型驱动器

沙龙365国际网站集团是生产数字式IGBT驱动单元的先驱企业。沙龙365国际网站的数字式IGBT驱动单元在国网舟山柔性直流输电项目中的成功应用,为数字式IGBT驱动单元提供了高压大功率应用下的最大便利性和最 高可靠性的统一典范。沙龙365国际网站可为客户提供标准的IGBT驱动单元和定制IGBT驱动单元。IGBT驱动单元除了有通用型隔离变压器供电外,还有采用磁环供电的独特方式,以达到更高的隔离特性、更优化的系统结构设计。

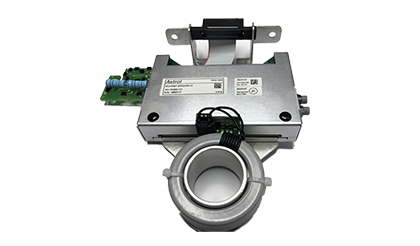

  • 磁环取电型驱动器GU-S01-BA-xxxx-45A



应用领域:

机车牵引、轨道交通、中压变频、风电变频、柔性直流输电、HVDV、医疗设备、固态断路器、其它





产品特点:

  • 采用电流源供电方式,单电流源可以为12个驱动器供电

  • 高隔离电压,最高40kV

  • 直接适配标准的HiPak/IH11(12)IGBT模块

  • 可适用于各品牌的IGBT模块

  • 饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 串并联应用


可选功能:

  • 光纤接口软件参数修改

  • 开关过程中dv/dt、di/dt独立控制



ItemsSymbolMinTypeMaxUnit
最大集射极电压Vce

4500V
输出功率P
3
W
开通电压Vgeon*
+15
V
关断电压Vgeoff*
-15
V
峰值输出电流Ipeak

50A
最大开关频率fmax

15kHz
开通延迟Tdon
400
ns
关断延迟Tdoff
400
ns
绝缘电压Viso

40kV
工作温度T-40
+85°C
光纤接口HFBR-1522Z/2522Z

*:可根据用户工况要求软件修改

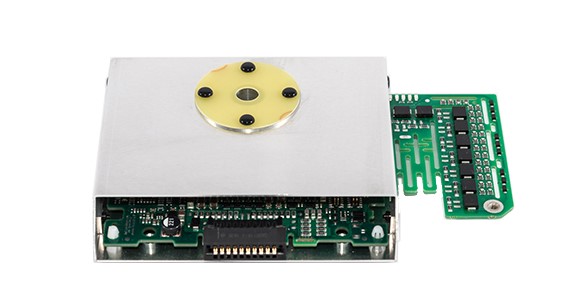

  • 磁环取电型驱动器GU-S01-BA-3000-45B-V2


undefined





应用领域:
机车牵引、轨道交通、中压变频、风电变频、柔性直流输电、HVDC、功率脉冲组件、固态断路器、其它


产品特点:

  • 采用电流源供电方式,单电流源可以为12个驱动器供电

  • 高隔离电压,最高40kV

  • 直接适配标准的StakPakTMIGBT模块

  • 饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 检测及保护阈值参数可软件修改

  • 串并联应用


可选功能:

  • 光纤接口软件参数修改

  • 检测电压、电流数据向主控制器上传

  • 开关过程中dv/dt、di/dt独立控制


Items

Symbol

Min

Type

Max

Unit

最大集射极电压

Vce

4500

V

输出功率

P

3

W

开通电压

Vgeon*

+15

+19

V

关断电压

Vgeoff*

-10

-15

V

峰值输出电流

Ipeak

50

A

最大开关频率

fmax

15

kHz

开通延迟

Tdon

400

ns

关断延迟

Tdoff

400

ns

绝缘电压

Viso

40

kV

工作温度

T

-40

+85

°C

光纤接口

HFBR-1522Z/2522Z



*:可根据用户工况要求软件修改




  • 磁环取电型驱动器GU-S01-BA-xxxx-45B-V2


应用领域:
机车牵引、轨道交通、中压变频、风电变频、柔性直流输电、HVDC、功率脉冲组件、固态断路器、其它


产品特点:

  • 采用电流源供电方式,单电流源可以为12个驱动器供电

  • 高隔离电压,最高40kV

  • 直接适配标准的StakPakTMIGBT模块

  • 饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 检测及保护阈值参数可软件修改

  • 串并联应用


可选功能:

  • 光纤接口软件参数修改

  • 检测电压、电流数据向主控制器上传

  • 开关过程中dv/dt、di/dt独立控制



Items

Symbol

Min

Type

Max

Unit

最大集射极电压

Vce

4500

V

输出功率

P

3

W

开通电压

Vgeon*

+15

+19

V

关断电压

Vgeoff*

-10

-15

V

峰值输出电流

Ipeak

50

A

最大开关频率

fmax

15

kHz

开通延迟

Tdon

400

ns

关断延迟

Tdoff

400

ns

绝缘电压

Viso

40

kV

工作温度

T

-40

+85

°C

光纤接口

HFBR-1522Z/2522Z



*:可根据用户工况要求软件修改
