当前位置: 首页 > 产品中心 > 变压器供电型驱动器

变压器供电型驱动器

变压器供电型驱动器

沙龙365国际网站集团是生产数字式IGBT驱动单元的先驱企业。沙龙365国际网站的数字式IGBT驱动单元在国网舟山柔性直流输电项目中的成功应用,为数字式IGBT驱动单元提供了高压大功率应用下的最大便利性和最 高可靠性的统一典范。沙龙365国际网站可为客户提供标准的IGBT驱动单元和定制IGBT驱动单元。IGBT驱动单元除了有通用型隔离变压器供电外,还有采用磁环供电的独特方式,以达到更高的隔离特性、更优化的系统结构设计。

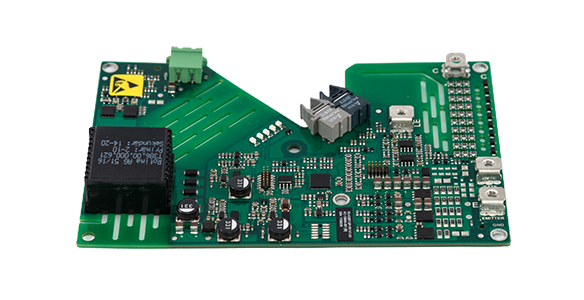

  • 变压器供电型驱动器GU-S01-AA-xxxx-33A

应用领域:
机车牵引、轨道交通、中压变频、风电变频、柔性直流输电、医疗设备、其它


产品特点:

  • 高隔离电压,最高10kV

  • 可适用于各品牌的单管IGBT模块

  • 饱和压检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 检测及保护阈值参数可软件修改

  • 串并联应用

  • 高压电缆与适配板组成的连接方式,可用于各种外形的IGBT



可选功能:

  • 光纤接口软件参数修改

  • 检测电压、电流数据向主控制器上传

  • 开关过程中dv/dt、di/dt独立控制



Items

Symbol

Min

Type

Max

Unit

最大集射极电压

Vce



3300

V

供电电压

Vcc

13


17


输出功率

P


3


W

开通电压

Vgeon*


+15


V

关断电压

Vgeoff*


-15


V

峰值输出电流

Ipeak



50

A

最大开关频率

fmax



15

kHz

开通延迟

Tdon


400


ns

关断延迟

Tdoff


400


ns

绝缘电压(AC,1min)

Viso



10

kV

局部放电

VPD



6


工作温度

T

-40


+85

°C

光纤接口

HFBR-1522Z/2522Z

电源接口

MSTBA   2.5/2-G-5.08-RN-1926015

*:可根据用户工况要求软件修改

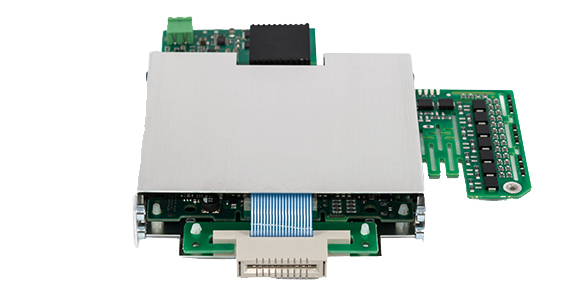

  • 变压器供电型驱动器GU-S01-AA-xxxx-45A



应用领域:
机车牵引、轨道交通、中压变频、风电变频、柔性直流输电、HVDC、其它


产品特点:

  • 高隔离电压,最高10kV

  • 可适用于各品牌的单管IGBT模块

  • 通态饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 检测及保护阈值参数可软件修改

  • 串并联应用

  • 高压电缆与适配板组成的连接方式,可用于各种外形的IGBT



可选功能:

  • 光纤接口软件参数修改

  • 检测电压、电流数据向主控制器上传

  • 开关过程中dv/dt、di/dt独立控制




Items

Symbol

Min

Type

Max

Unit

最大集射极电压

Vce



4500

V

供电电压

Vcc

14


22


输出功率

P


3


W

开通电压

Vgeon*


+15

+19

V

关断电压

Vgeoff*


-15

-15

V

峰值输出电流

Ipeak



50

A

最大开关频率

fmax



15

kHz

开通延迟

Tdon


400


ns

关断延迟

Tdoff


400


ns

绝缘电压(AC,1min)

Viso



10

kV

局部放电

VPD



6


工作温度

T

-40


+85

°C

光纤接口

HFBR-1522Z/2522Z

电源接口

MSTBA   2.5/2-G-5.08-RN-1926015

*:可根据用户工况要求软件修改

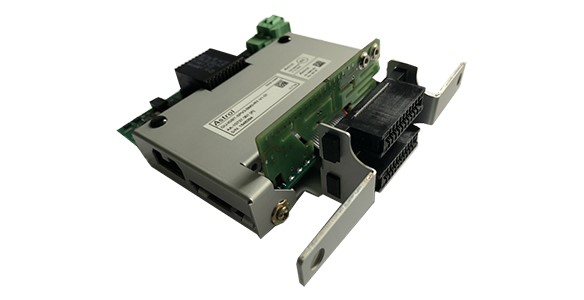

  •  变压器供电型驱动器GU-S02-AA-2000-45B




应用领域:

中压变频、风电变频、柔性直流输电、HVDV、固态断路器、其它


产品特点:

  • 使用直流电压源供电,具有高隔离电压特性,最高10kV

  • 直接适配标准的Stakak IGBT模块

  • 饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 串并联应用


可选功能:

  • 光纤接口软件参数修改

  • 开关过程中dv/dt、di/dt独立控制





  • 变压器供电型驱动器GU-S01-AA-xxxx-45B-V2




应用领域:
中压变频、风电变频、中压储能、柔性直流输电、HVDC、其它


产品特点:

  • 高隔离电压,最高10kV

  • 直接适配标准的StakPak IGBT模块

  • 通态饱和压降、阻态压降检测及灵活的保护方式

  • 栅极电压检测和保护、电源检测和保护、有源钳位、过流保护、di/dt保护

  • 检测及保护阈值参数可软件修改

  • 串并联应用



可选功能:

  • 光纤接口软件参数修改

  • 检测电压、电流数据向主控制器上传

  • 开关过程中dv/dt、di/dt独立控制


Items

Symbol

Min

Type

Max

Unit

最大集射极电压

Vce



3300

V

供电电压

Vcc

14


22


输出功率

P


3


W

开通电压

Vgeon*


+15

+19

V

关断电压

Vgeoff*


-15

-15

V

峰值输出电流

Ipeak



50

A

最大开关频率

fmax



15

kHz

开通延迟

Tdon


400


ns

关断延迟

Tdoff


400


ns

绝缘电压(AC,1min)

Viso



10

kV

局部放电

VPD



6


工作温度

T

-40


+85

°C

光纤接口

HFBR-1522Z/2522Z

电源接口

MSTBA   2.5/2-G-5.08-RN-1926015

*:可根据用户工况要求软件修改
