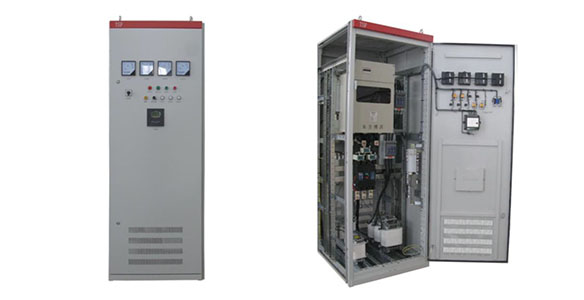

晶闸管投切电容器TSC

晶闸管投切电容器TSC

TSC动态无功补偿装置,采用大功率晶闸管组成无触点开关,对多级电容器组进行快速无过渡投切,克服了传统无功补偿装置因采用机械开关投切,投切过程冲击大,开关触点烧损,对电容损害大的缺点。实现电容器组投切无冲击,无涌流,无过渡过程。


控制器实时跟踪测量负荷的功率因数,与预先设定的给定值进行比较,动态控制投切不同组数的电容器,以保证功率因数始终达到设定要求。控制器确保晶闸管过零触发,动态快速跟踪负荷变化。

TSC对各种负荷均能起到良好的自动补偿效果,动态响应速度快(小于15ms),节能降耗效果显著,具有降低损耗,稳定负载电压,增加变压器带载能力等功能,是无功补偿领域的更新换代产品。

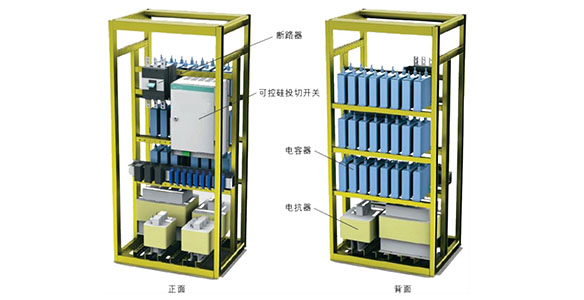

TSC动态无功补偿装置主电路由开关装置、避雷器、电流互感器、电容器、放电线圈、电抗器、阀组等组成。



主要参数


项目

规格

电压等级

400V

690kV

1140V

6kV

10kV

最大容量

600kVA

1MVA

1.5MVA

10MVA

15MVA

晶闸管阀结构

立式框架结构,柜内安装

阀组冷却方式

强迫风冷,热管自冷,或水冷却

阀组触发方式

光电触发

控制系统

DSP+FPGA全数字控制系统

控制方式

按无功功率、电压、功率因数自动投切,无涌流

噪音水平

小于60dB

控制供电电压

AC 220V 或 DC 110/220V

辅助动力电源

AC 380V±15%
