电容器组或滤波器(MSC/FC)

电容器组或滤波器(MSC/FC)

FC装置能够针对高达110kV的高压电网,实施滤波和无功补偿,并支持自动投切功能。提供的FC装置充分兼顾现场工况和各种变化而实现最优化设计,滤波且不放大谐波,提高功率因数且不反送无功。
应用领域:冶金、电力电系统、新能源发电、电气化铁路、有色化工、煤矿、石油等。

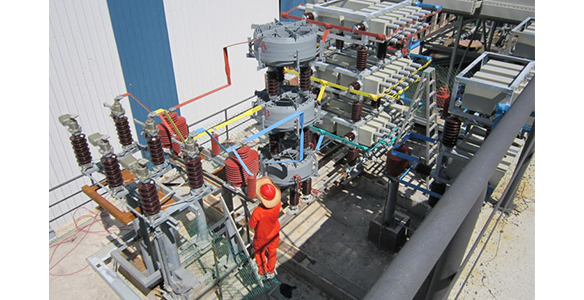

框架式可应用于户外或户内布置。由全膜电容器、空芯电抗器、放电线圈、避雷器、隔离刀闸和交流互感器等组成。

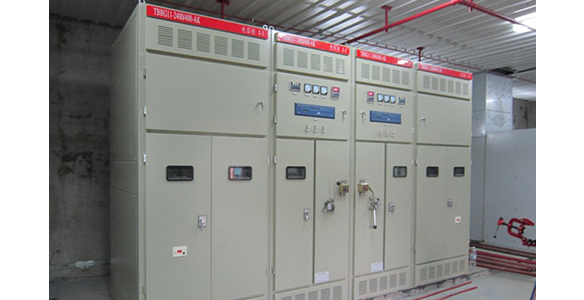

柜式无功补偿装置由全膜电容器、铁芯电抗器、放电线圈、避雷器、隔离刀闸、接触器、控制器和电流互感器等组成。


主要参数:

项目

规格

电压等级

6kV

10kV

27.5kV

35kV

110kV

单组额定容量

0~10MVA

0~16MVA

0~20MVA*

0~60MVA

0~180MVA

功率因数补偿效果

大于0.92,小于1

谐波指标

滤波效果满足国标GB/T14549

柜式装置控制屏柜尺寸

800×800×2200(长×宽×高),控制屏柜数目依据工程配置不同有所差异

噪音水平

小于60dB





产品型号

电压等级

kV

容量范围

MVA)

安装形式

框架式安装尺寸

长×宽(mm)

布置方式

TBBG-6

6

0~10MVA

户内固定安装或户外框架式安装

5400×1650

柜式

TBBH-6

6

0~10MVA

7000×3500

叠装

TBBG-10

10

0~16MVA

6900×1650

柜式

TBBH-10

10

0~16MVA

7000×3500

叠装

TBBH-27.5

27.5

0~20MVA

户外框架式安装

7500×4000

单相

TBBH-35

35

0~60MVA

9000×6500

分相

TBBH-110

110

0~180MVA

12000×7000

分相
